[断面計算]の計算後、各計算の検定比図を表示します(【検定比図】を参照)。
 |
画面構成 |
|
表示設定 |
|
ポップアップメニュー |
画面構成
検定比図のモデルウィンドウは、次のように構成されています。
をクリックすると、ナビゲーションウィンドウの表示/非表示を設定します。
①ナビゲーションウィンドウの表示/非表示
をクリックすると、ナビゲーションウィンドウの表示/非表示を設定します。②回転表示
 |
： | プログラム側の標準角度で表示される架構がウィンドウ内に納まるように再表示を行います。 |
 |
： | モデルをXY平面に投影し、再表示します。 |
 |
： | モデルをXZ平面に投影し、再表示します。 |
 |
： | モデルをYZ平面に投影し、再表示します。 |
| ※ | [表示]メニューの[全体表示]、[平面図]、[立面図]、[側面図]からも同様の操作を行うことができます。 |
③ビューブロック表示
 |
： | ビューブロックを定義している場合に、1つ前のビューブロックまたは全体モデル図を表示します。 |
 |
： | ビューブロックを定義している場合に、次のビューブロックまたは全体モデル図を表示します。 |
| ※ | [架構配置入力]メニューの[ビューブロック]から[次のビューブロックの表示]､[前のビューブロックの表示]からも同様の操作を行うことができます。 |
④文字の拡大/縮小表示
 |
： | 【属性設定】で設定されているすべての文字サイズを１つ小さくしてウィンドウ内の文字を縮小表示します(ボタンを押すごとに１つずつ小さくなります)。 |
 |
： | 【属性設定】で設定されているすべての文字サイズを１つ大きくしてウィンドウ内の文字を拡大表示します(ボタンを押すごとに１つずつ大きくなります)。 |
| ※ | 拡大/縮小した文字を初期値に戻す場合は、【属性設定】の[初期値に戻す]ボタンをクリックします。 |
⑤小数点桁数設定
 |
： | 【小数点桁数設定】で設定されている小数点以下の桁数からひとつ下げて表示します(ボタンを押すごとにひとつずつ下げます)。 |
 |
： | 【小数点桁数設定】で設定されている小数点以下の桁数からひとつ上げて表示します(ボタンを押すごとにひとつずつ上げます)。 |
| ※ | 小数点以下の桁数を初期値に戻す場合は、【小数点桁数設定】の[初期値に戻す]ボタン をクリックします。 |
⑥ナビゲーションウィンドウ
ウィンドウに表示されているモデルの全体表示を行います(『ナビゲーションウィンドウ』参照)。
表示設定

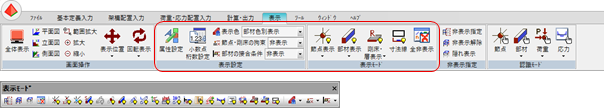

[表示]メニューの〔表示設定〕パネル、〔表示モード〕パネル、または[ツールバー]の[表示モード]により節点などを表示します。
また、検定比図の表示設定を変更する場合は、[検定比図-検定比表示]で行います。

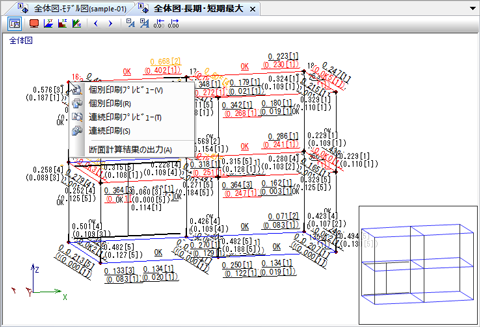

ポップアップメニュー
ウィンドウ上で右クリックすると、ポップアップメニューを表示します。
｢個別印刷プレビュー｣
検定比図をプリンタなどへ出力する前に、出力イメージを表示します。
｢個別印刷｣
検定比図をプリンタなどへ個別に出力します。
｢連続印刷プレビュー｣
検定比図をプリンタなどへ出力する前に、出力イメージを表示します。
｢連続印刷｣
検定比図をプリンタなどへ連続で出力します。
｢断面計算結果の出力｣
選択した部材の断面計算結果を[出力ウインドウ]に出力します(『データの選択/編集』4)選択データの計算結果の出力参照)。
